InfiPoints – 寸法測定・各種解析機能の説明

InfiPointsには様々な寸法測定の機能があります。

点群データの中で必要な箇所の寸法測定が行なえます。一度点群データを撮影してしまえば机上で時間をかけて寸法測定が可能になるので 図り忘れによる手戻り防止に貢献します。また 手計測では難しい計測(配管と配管の中心距離測定etc.)や異なる部屋にある物体の測定なども可能になります。

寸法測定~平面間の測定~

距離が長くてレーザー距離計を平行に当てられなかったり、遮蔽物がありレーザー距離が使えないような箇所間でも予めInfiPointsを使い点群から抽出された平面間の距離や確度を測定することが可能です。

寸法測定~配管の寸法測定~

配管の軸間同士、近接面同士の距離測定や、床から天井にある配管の底面など自由な測定が可能です。

寸法測定~遮蔽物間の測定~

測りたいもの同士の間に遮蔽物があっても対象物を選択するだけで計測が可能です。右の図は配管群の両端にある管同士の距離を測定しています。データがつながっていれば二階と三階ぞれぞれにある設備の距離を測ることも可能です。

寸法測定~二次元図面での寸法測定~

任意の場所で断面を切って円径や寸法を測ることができます。また真上・真横から歪みのない正射投影した表示ができますので平面図として活用・CADファイルでの出力が可能です。

干渉チェック・搬入経路の検討

設備設置シミュレーション

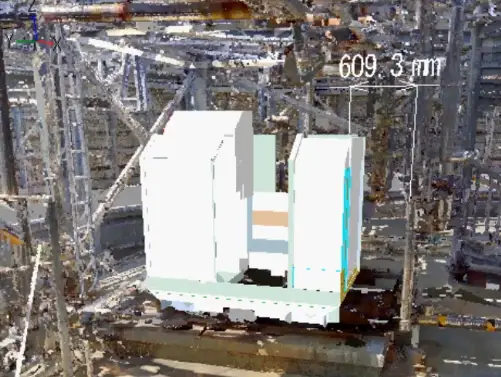

撤去予定の設備の点群を非表示にして、新たに設置予定の設備のCADモデルをインポートして干渉する箇所・設置予定周辺寸法の計測が可能です。

搬入経路の動的なシミュレーション

予め指定した搬入経路のルート上に対象物を走らせて干渉確認を行えます。

比較解析

CAD点群比較カラーマップ表示

3D CAD設計データと現状の点群データを重ね合わせて変位計測が行なえます。指定したしきい値に従いカラーマップ表示します。
